HS-8120集电环
产品介绍
■ 中心支轴式喷灌机专用集电环;
■ 采用轴承转动,性能优;
■ 国际通用11环标准结构;
■ 碳刷接触面积大,运行安全可靠;
■ 压紧式接头,电缆连接方便可靠;
■ 高强度防紫外线塑料外壳,防尘、防雨、防老化。
- 安装方式
- 维护方式

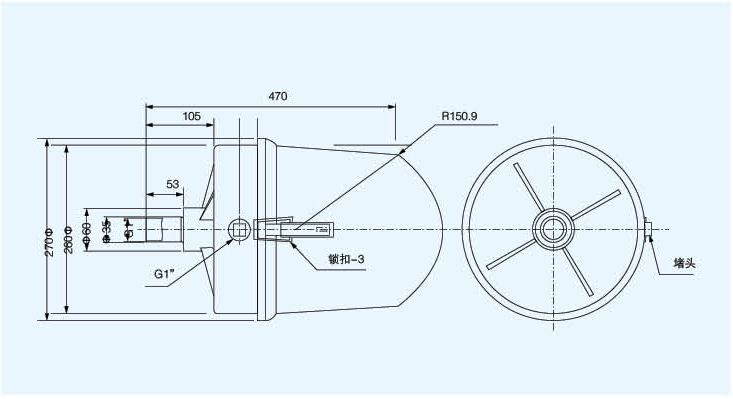

- 外形及安装尺寸
集电环安装在喷灌机的中心旋转架上,主要旋转与固定两大部分组成。旋转部分连接设备结构,称为“转子”,固定部分安装于设备的支架上,称为“定子”。
“转子“通过基座侧面G1”螺旋孔或者G1/2”螺旋孔固定连接。”定子“部分通过安装轴G1”安装于设备基座上。
■ 工作温度:-40℃~+80℃
■ 请勿使用超过产品的额定电压和电流。
■ 碳刷磨损超过原长度的1/4时,请更换碳刷。
■ 请定期为注油嘴注入黄油,以延长轴承使用寿命。
■ 额定电压:480VAC/VDC
■ 额定电流:25A/回路
■ 导线规格:AWG 6mm2
■ 绝缘电阻:≥500MΩ
■ 防护等级:IP65
