产品介绍
■ 中心支轴式喷灌机专用集电环;
■ 采用轴承转动,性能优;
■ 国际通用11环标准结构;
■ 碳刷接触面积大,运行安全可靠;
■ 压紧式接头,电缆连接方便可靠;
■ 高强度防紫外线塑料外壳,防尘、防雨、防老化。
- 安装方式
- 维护方式

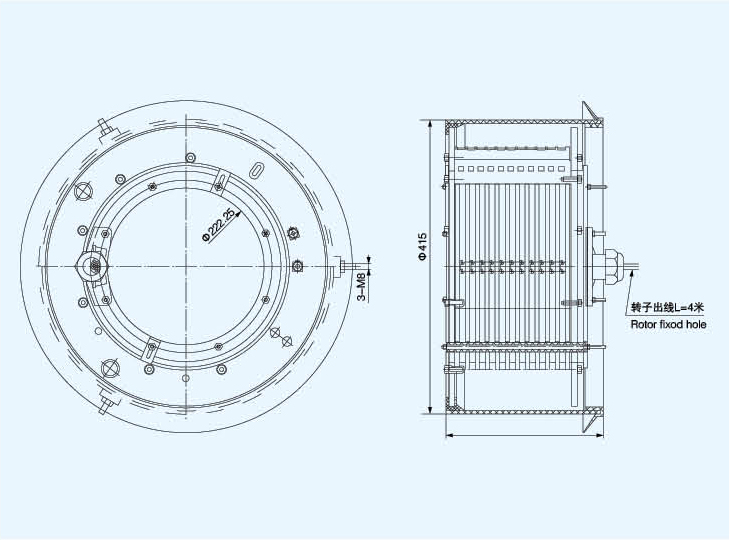

- 外形及安装尺寸
集电环安装在喷灌机的中心旋转架上,主要由旋转与固定两大部分组成。旋转部分连接设备的旋转结构,称为“转子”,固定部分安装于设备的支架上,称为“定子”。
“转子”通过外罩上面3-M8螺栓固定连接,“定子”通过上端两块压板固定连接。
■ 工作温度:-40℃~+80℃
■ 请勿使用超过产品的额定电压和电流。
■ 碳刷磨损超过原长度的2/3时,请更换碳刷。
■ 请定期为注油嘴注入黄油,以延长轴承使用寿命。
技术指标
■ 额定电压:480VAC/VDC;
■ 额定电流:35A/3路,25A/8路;
■ 导线规格:AWG10,AWG14;
■ 绝缘电阻:≥500MΩ ;
■ 防护等级:IP65。
